Усовершенствование технологического оборудования на заводе ЖБИ
В течение последних лет на Арьевском заводе ЖБИ были проведены различные усовершенствования серийного технологического оборудования. Так, бетоносмеситель С-302 зарекомендовал себя надежным и неприхотливым в обслуживании. Однако яз-за открытой выливной горловины и несовершенной загрузочной задней течки значительная часть цемента при загрузке выбрасывается, а частицы бетонной смеси при перемешивании выбрызгиваются.

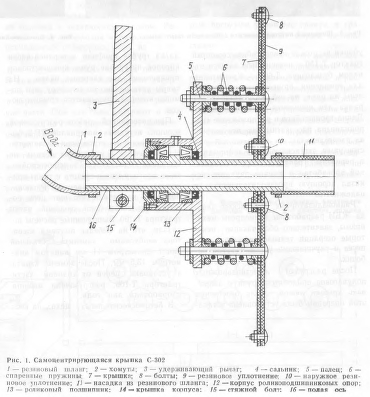

Разработанная и внедренная самоцентрирующаяся крышка и прижимной механизм задней точки полностью устраняют эти недостатки. Прохождение компонентов через заднюю загрузочную течку улучшилось, они перестали зависать, так как остаются сухими, вода подается через полую ось крышки в переднюю часть бетоносмесителя. Плотное прилегание крышки обеспечено пружинами, расположенными по ее периметру. Вращаясь на конических роликовых подшипниках относительно полой оси, крышка копирует вращение горловины. Вся конструкция подвешена шарнирно на кронштейне в рамке и закрывается с помощью пневмоцилиндра. Общий вид рабочей конструкции показан на рис. 1. Конструкция проработала в течение трех лет без единой поломки, обслуживание заключалось в добавлении смазки в полость подшипниковых опор.
При эксплуатации задней загрузочной прижимной течки бетоносмесителя С-302 чугунные кольца прилегают неплотно, поэтому часто приходится регулировать тяги. Изношенные наполовину кольца не поддаются плотному прилеганию и их приходится списывать в металлолом. Выпадающие в щель цемент и гравий создают дополнительный тяжелый ручной труд. Все это устраняется поджиманием загрузочной течки к бетоносмесителю пневмоцилиндром. Во время опрокидывания смесителя и разгрузки самоцентрирующаяся крышка и загрузочная течка при помощи пневмоцилиндров одновременно отходят, при установке смесителя в рабочее положение захлопываются.
формовочная машина Кохомского завода Строммашина СМЖ-227 имеет ненадежные вибровкладыши, на их ремонт требуется большое число подшипников. Ухудшение вибрации снижает качество изделий и вызывает дополнительный расход пара, исключает использование жестких смесей. На заводах ЖБИ вынуждены устанавливать под поддоны вибротумбы или вибростолы, но в этом случае пуансоны не получают вибрации, их засасывает бетонной смесью, на приводе образуются большие пиковые нагрузки, которые приводят к частым поломкам, ©то особенно заметно при формовании широких, с семью и более пустотами плит.

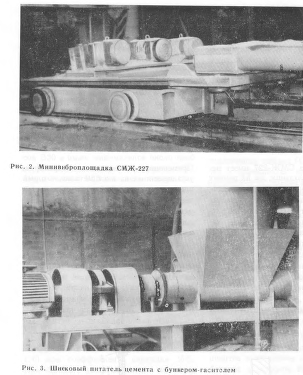

Применение площадочных вибраторов, установленных на лист металла,-который опирается на резиновые подушки и служит опорой для пуансонов, устраняет указанные недостатки. Вибрация с минивиброплощадками передается на вкладыши, которые незначительно уплотняют смесь, но этой вибрации достаточно, чтобы облегчить работу привода. Это позволило увеличить скорость движения вкладышей на 15%. Общий вид минивибраплощадкн показан на рис. 2.
При разгрузке с железнодорожного транспорта значительная часть инертных материалов попадает ча пути. Для уборки их можно приспособить серийный трактор Т-150 с навешенным на него отвалом бульдозера Д-606. Кронштейны Для крепления брусьев отвала закреплены на раме, на ней же установлена рамка для крепления гидроцилиндра. Длина кронштейнов и расположение гидроцилиндра рассчитаны так, что нагрузка распределилась на значительный участок рамы, что исключает ее деформации и переломы. Трактор с подобной навеской проработал в течение двух лет, показал хорошую производительность и надежность.
Рационализаторами Арьевского завода ЖБИ разработаны и внедрены механизмы, значительно облегчающие некоторые операции технологического процесса и улучшающие условия труда рабочих.
После разгрузки железнодорожных полувагонов приходится вручную закрывать крышки люков. Для облегчения этой операции была установлена эстакада из труб и профиля, к верхней части которой на уровне ручек крышек люков прикреплены две тавровые балки. На тавры установлено по тельферу, при помощи которых закрываются крышки люков.
При интенсивной работе разгрузочной машины нерудных материалов ТР-2 быстро выходят из строя цепи элеваторов. Изготовленные в мастерских детали не обладают достаточной износостойкостью, поэтому много средств и труда приходится тратить на их ремонт. Рационализаторы подметили, что шаг цепи совпадает с шагом цепи ходовой части трактора Т-100. Выполненные расчеты показали, что на лебедке подъема элеватора необходимо заменить стальной канат диаметром 11 мм канатом диаметром 13,5 мм. После замены каната и установки цепей от ходовой части трактора Т-100, разгрузочная машина проработала два года.
В бетоносмесительных цехах на всех грузом. Очень трудоемкой является операция по очистке низа пригруза от бетона. Для облегчения этого процесса на заводе изготовлена вращающаяся щетка. После каждого формования пригруз устанавливают на ролики, затем при помощи портала протаскивают по вращающейся щетке. Своевременное использование этого приспособления (рис. 4) дает хороший эффект.
Таким образом, внедрение на Арьевском заводе ЖБИ простых но устройству и не требующих больших затрат механизмов дало положительные результаты и в значительной степени улучшило условия труда.
Бетон и железобетон, 1988 №02
