В. П. СИЗОВ, канд. техн. наук, Прочность бетона на ВНВ
В настоящее время разработаны новые вяжущие низкой водопотребности — ВНВ-10О; ВНВ-50 и ВНВ-30. ВНВ-10О получается при домоле цемента с С-З, а ВНВ-50 й ВНВ-30 путем домола цемента совместно с С-З и наполнителями. Цифры показывают процентное содержание портландцемента в его составе. Домалывание цемента с С-З или с наполнителем и С-З производят в зависимости от требуемой марки цемента, до удельной поверхности 4000...6000 см2/г. С-З вводят в зависимости от удельной поверхности вяжущего в количестве 2...3 % массы цемента и его минералогического состава.
Для изучения свойств ВНВ и выявления его эффективности приготовили ВНВ-100 благодаря домолу цемента с С-З, а также ВНВ-50 и ВНВ-30 вследствие домола цемента с С-З, и с электро-термофосфатным Шлаком (ЭТШ) активностью ШМПа и песком. Результаты цемента и обеспечивает более тонкое его измельчение. Прочность ВНВ-50 и ВНВ-30 при введении 50 й 70 % песка получается ниже, чем иа ВНВ-100 практически также на 50 и 70 %. В нашем опыте (табл. 3) она снизилась на 34 и 60 %. Это объясняется тем, что ВНВ-50 и ВНВ-30 имели более тонкий помол (5500 и 5800), тогда как ВНВ-100 — 4000 см2/г.

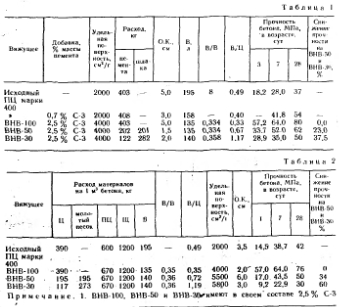

Высокая активность ВНВ обусловлена домалыванием цемента (и активных шлаков) и введением С-З. Домол цемента (активный шлак) повышает марку исходного цемента на 2...4 ступени, а введение С-З позволяет на 55...60 л уменьшить расход воды и снизить В/Ц. Процент уменьшения прочности при введении активного шлака меньше процента введенного шлака. Например, при добавке 50 и 70 % прочность бетона снижается на 21,3-и 37,5 % (см. табл. 1).

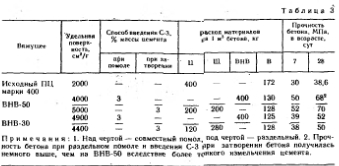

С-З при производстве ВНВ вводят при помоле в сухом виде. Однако получение сухого порошка С-З затруднено. Раствор С-З приходится на заводах выпаривать, а эта операция весьма трудоемка. Поэтому провели дополнительные эксперименты с целью исключения процесса получения сухого С-З. Для этого бетон на ВНВ-50 и ВНВ-30 совместного помола и раздельного помола цемента и шлака, но с введением С-З вместе с водой затвердения (см. табл. 3).
Из табл. 3 видно, что прочность бетона на вяжущем при раздельном помоле цемента и ЭТЩ и при введении С-З при приготовлении бетона водой затворения получилась примерно такая же, как и на ВНВ совместного помола цемента, ЭТЩ и С-З. Таким образом, эти исследования подтвердили возможность введения С-З вместе с водой затворения при приготовлении бетона. Поэтому трудности с получением сухого порошка С-З можно избежать.
Новая технология позволяет получать вяжущее высоких марок (ВНВ-100—900), средних (ВНВ-50— 400...500) и низких (ВНВ-30—200...300). Однако главным препятствием является отсутствие высокопроизводительных и совершенных установок. Получать новые вяжущие на цементных заводах и комбинатах на существующих мельницах трудно, но возможно.
ЖБК, а помол цемента совместно с песком, шлаком, золой и С-3 производить в шаровых мельницах производительностью 5 т/ч. ВНВ- 100 допускается использовать для бетонов класса В60, ВНВ-50— классов В30...В40, а ВНВ-30— классов В15...В22, 5. Особенно эффективно применение ВНВ-50 и ВНВ-30 в сельскохозяйственном строительстве.
Для обеспечения внедрения новой технологии необходимо решить проблему домола цемента. Возможность получения ВНВ высоких марок подтверждена многочисленными исследованиями.
В результате экспериментов на ВНВ-100 установлена возможность морозостойкости (F>800), на ВНВ-50 — F — 130, на ВНВ-30 — F 70-100 (морозостойкость бетона на исходном цементе 280...300).
Бетон и железобетон, 1991
