В. П. СИЗОВ, д-р техн. наук, Об оценке марки ВНВ и цемента при введении пластифицирующих добавок
В настоящее время при производстве цемента и вяжущего низкой водопотребностм (ВНВ) вводят пластифицирующие добавки, например, 0,7 % С-3 на цементных заводах и до 3 % ВНВ. С-3 вводят в сухом состоянии во время помола или домола цемента совместно со шлаком (песком) и другими добавками (ВНВ-50 и ВНВ-30) или без них (ВНВ-100).
Как известно, С-3 резко снижает нормальную густоту цементного теста (НГЦТ} с 27 до 14...15 % и В/Ц песчаного раствора с 0,4 до 0,3. Ранее снижение В/Ц раствора в меиьшую сторону от 0,4 не допускалось. ГОСТ 310.4 разрешает снижение В/Ц, что приводит к искусственному повышению марки цемента. Например, введение 0,7 % С-3 повышает марку цемента на одну ступень (с 400 до 500), а введение 3 % С-3 — марку ВНВ-100 примерно на три порядка, ВНВ-50 — на два, ВНВ-30 — на один. Это затрудняет прогнозирование прочности бетона, а также подбор его состава на пластифицированных цементах и ВНВ, что подтверждается опытно-экспериментальными данными.
Из табл. 1 видно, что НГЦТ на ВНВ-100 при введении 3 % С-3 снизилась до 15%, а прочность бетона повысилась до 89 МПа. Повышение прочности цемента произошло благодаря домалыванию
Основываясь на данных табл. 1, приведем примеры расчетов по определению фактической марки цемента раздельно от домалывания и добавки С-3. В основу расчетов положена формула
Таким же образом определяем Яд на ВНВ-50 и ВНВ-30. Данные по обоим способам расчета совпадают. Эти расчеты можно исключить, в этом случае при определении R6 и В/Ц значение А следует принять равным 0,36.

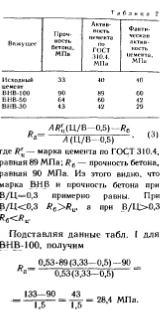

Из данных табл. 2 следует, что активность цемента на ВНВ-100, ВНВ-50 и ВНВ-30 при введении С-3 и снижении В/Ц повысилась соответственно на 29; 18 и 13 МПа. Активность ВНВ 100 от домалывания повысилась с 40 до 60 МПа, а от введения С-3 на 29 МПа. Марка ВНВ по ГОСТ 310.4—81 равна 89 МПа.
Несоответствие марки цемента по ГОСТ 310.4 фактической подтверждается тем, что при активности ВНВ-100, равной 89 МПа, прочность бетона должна быть
Приведенные выше расчеты основываются на известных интимности цемента и прочности бетона. Однако при подборе состава бетона эти данные не известны, что затрудняет его расчет.
Предлагается активность цемента прогнозировать по +1ГЦТ:. путем увеличения марки исходного цемента на ВНВ-100 на 4, на ВНВ-50 —2, на ВНВ-30 — на 0,2 МПа на каждый процент снижения -НГЦТ.. Для подтверждения приведенных данных приведем принцип их установления по формуле
Зная эти данные, прогнозирование активности цемента очень просто. Например, для ВНВ-100 (27—15)-4=48. Следовательно, активность цемента будет 40+48= =88 МПа. В дальнейшем расчет фактической марки ВНВ определяется по изложенному выше способу. Приведенные данные для прогнозирования активности ВНВ не являются абсолютно точными. По мере их накопления данный принцип прогнозирования будет уточнен.
Бетон и железобетон, 1993
