Ю. В. ДЕРГУНОВ, П. И. ЦАРЕНКО, А. Н. ВАСИЛЬЕВА, Л. А. ЖЕКУЛ (Институт импульсных процессов и технологий АН Украины), Прогрессивная технология разрушения бракованных изделий
Актуальность проблемы утилизации бракованных и появляющихся в результате разборки и реконструкции железобетонных изделий (ЖБИ) не вызывает сомнений. Традиционные способы переработки ЖБИ [1] не нашли широкого применения, одни (ручной, механический, термический и т. п.) — из- за низкой производительности и высокой себестоимости, другие (буровзрывной) — из-за потери ценного вторичного сырья, в том числе и арматурной стали.
Основной задачей при разрушении ЖБИ является полное отделение арматуры от бетона с целью использования арматуры для переплавки, щебня, цементного камня — для повторного использования.
В настоящее время ведутся работы по использованию для разрушения ЖБИ электрогидроимпульского способа, который нашел широкое применение в технологии отделения стержневой и формовочной смеси от отливок.
Для разрушения ЖБИ была использована лабораторная установка (рис. 1). Поддон устанавливали на опорную площадку лифтовой секции. При ее верхнем фиксированном положении загружали в поддон ЖБИ и выгружали подробленные куски бетона и арматуру. После загрузки лифтовая секция погружалась в рабочий бак с водой до нижнего фиксированного положения. Электрод выставлялся над оголенной заземленной арматурой, подавалось импульсное напряжение 50 кВ и по мере освобождения арматуры электрод перемещался над ЖБИ в следующую точку.

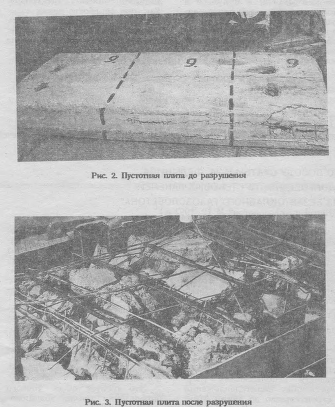

Основные параметры, полученные при разрушении различных типов ЖБИ до освобождения арматуры одним электродом, приведены в таблице, а на рис. 2, 3 представлена пустотная плита до и после освобождения арматуры.
Эксперименты показали, что энергия разрушения зависит от габаритов изделия, марки бетона и типа арматуры.
Толстая арматура (> 8 мм) позволяет использовать более высокие энергии в импульсе и получать более интенсивное разрушение.
Энергетические параметры электрогидроимпульсного разрушения ЖБИ совпадают с параметрами ранее созданных электрогидравлических установок, предназначенных для удаления стержневых и формовочных смесей из крупногабаритных отливок, прошедших промышленную эксплуатацию уже более 20 лет.
Электрогидроимпульс н а я технология может быть построена как безотходная. Переработка бракованных ЖБИ электрогидроимпульсным способом позволяет вернуть металлическую арматуру и минеральное сырье вновь в производство.
Бетон и железобетон, 1993 №11
