А.И.ПОПЕСКО, д-р техн. наук, проф. (ООО ИКФ “АЛЬТЕРНАТИВА); О.И.АНЦЫГИН, канд. техн. наук (ГОУВПО “СПбГАСУ); А.А.ДАИЛОВ, канд. техн. наук. (26 ЦНИИ Минобороны России), Инженерный метод расчета усиленных железобетонных стержней с коррозионными повреждениями
Предлагается практический метод расчета усиленных под нагрузкой сжатых и изгибаемых железобетонных стержней с учетом четырех категорий коррозионных повреждений, основанный на нелинейной теории железобетона и численных экспериментах авторов данной статьи.
Для сжатых элементов метод основан на использовании коэффициентов продольного изгиба qPH и длительного сопротивления шдл, являющихся функциями приведенного эксцентриситета т и условной приведенной гибкости Xmd:
Проверка фактической несущей способности сжатого элемента производится по формуле

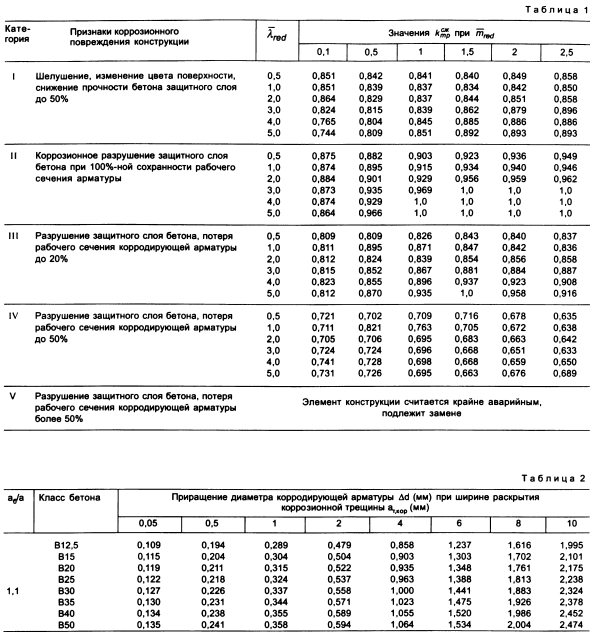

Для определения в (1) коэффициента снижения несущей способности сжатого элемента при наличии коррозионных повреждений предлагается табл.1, в которой значения данного коэффициента дифференцированы в зависимости от приведенной гибкости Xmd и приведенного эксцентриситета m№(j. Оценку остаточного рабочего сечения корродирующей арматуры (коррозионных потерь рабочего сечения арматуры) без ее вскрытия рекомендуется осуществлять в зависимости от ширины раскрытия коррозионной трещины (трещины в плоскости арматуры) по формуле
Значения Ad предлагается определять по табл.2. в зависимости от ширины раскрытия коррозионной трещины с учетом соотношения толщин защитного слоя бетона со стороны боковой и сжатой граней сечения ag/a. Авторами также рассчитаны значения Ad для соотношений аб/а, равных 1,85 и 3,1.
Усиление сжатых элементов необходимо производить при уровне загруженности

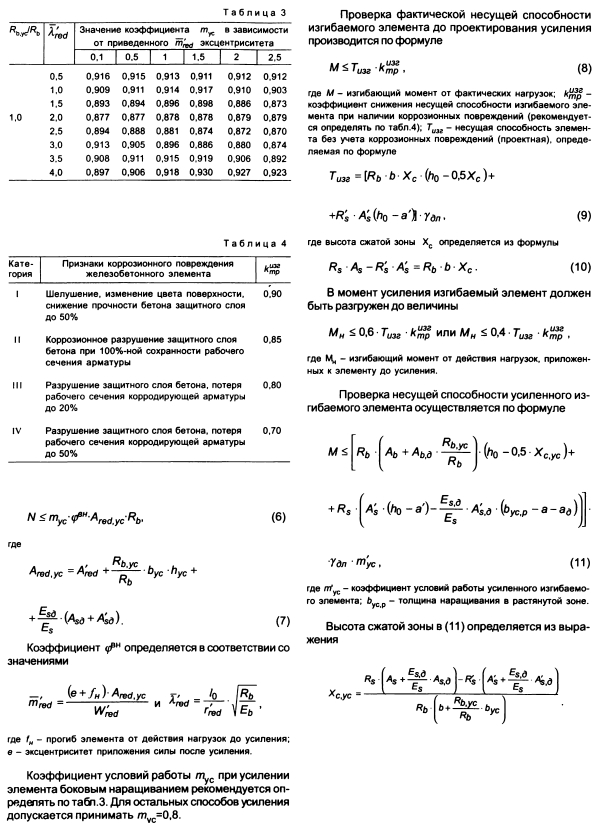

Проверка несущей способности усиленного элемента в плоскости действия момента производится по формуле
Предлагаемый метод расчета несущей способности сжатых и изгибаемых элементов учитывает нелинейность деформирования бетона и арматуры, а также наличие коррозионных повреждений усиливаемых под нагрузкой железобетонных стержневых конструкций. Метод удобен для практического применения.
Бетон и железобетон, 2006 №2
