В.И.ПОЛОЖНОВ, канд.техн.наук, В.И.ТРИФОНОВ, А.В.ПОЛОЖНОВ, инженеры (ООО НПФ “Югстрой”), Оценка трещинообразования в преднапряженных настилах, армированных мягкими сталями
Использование с середины 90-х годов минувшего столетия мягкой стержневой арматуры класса A-III (А400), а впоследствии А400С, А500С и А600С в производстве сборных железобетонных преднапряженных плит перекрытий вызвало необходимость расчетно-эк- спериментальной оценки трещиностойкости этих конструкций. Дополнительным фактором такой необходимости явилось создание преднапряжения osp в 10... 20%-ной зоне площадки текучести (ПТ) [1 ].
Проведенные испытания на изгиб 46 сплошных и многопустотных настилов (с расходом напрягаемой арматуры из условий прочности с учетом эффекта преднапряжения [2]) показали, что опытные изделия деформируются упруго до момента образования трещин который для всех испытанных плит превышал контрольные по трещиностойкости значения qK. Последние принимаются согласно ГОСТ 8829-94, допускающему образование трещин при нормативной нагрузке не более 0,15...0,2 мм для испытуемых конструкций 3-й категории трещиностойкости.

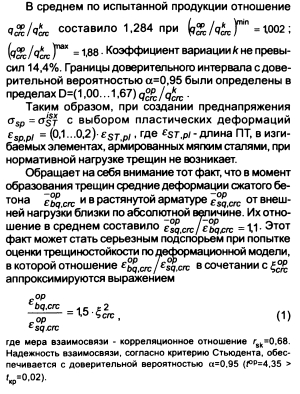

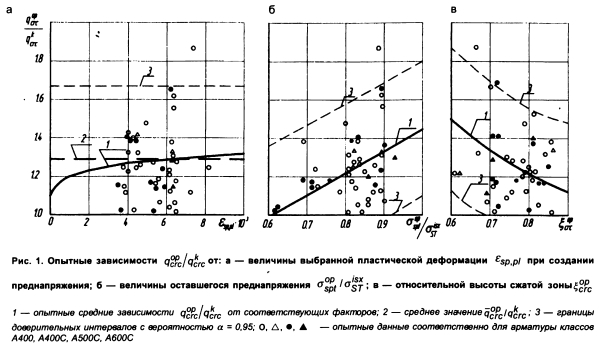

В среднем по испытанной продукции отношение

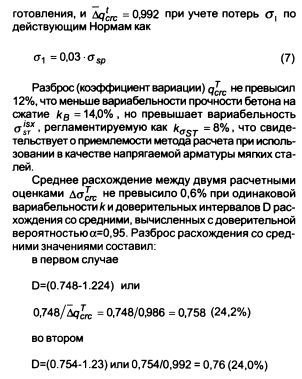

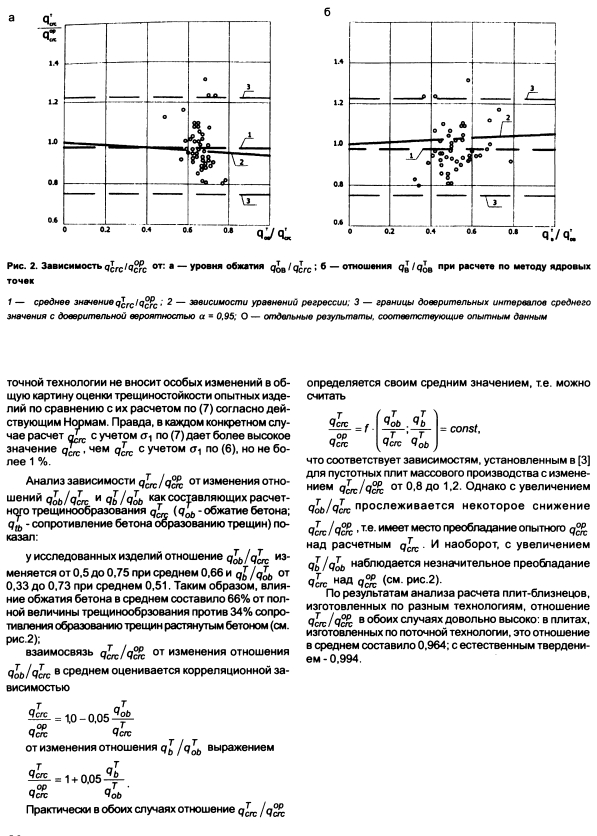

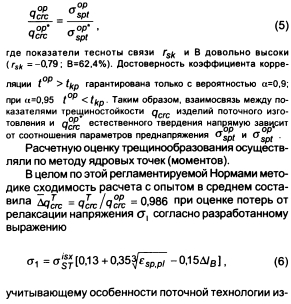

Таким образом, расхождение расчетной оценки с опытом при доверительной вероятности а=0,95 составило ±(24,0-24,2)%.
Бетон и железобетон, 2006 №2
